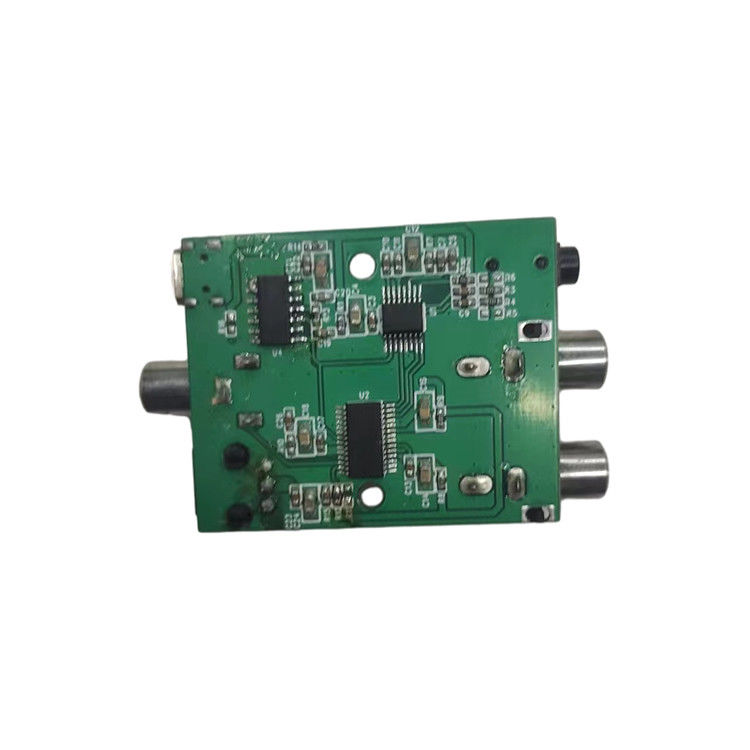

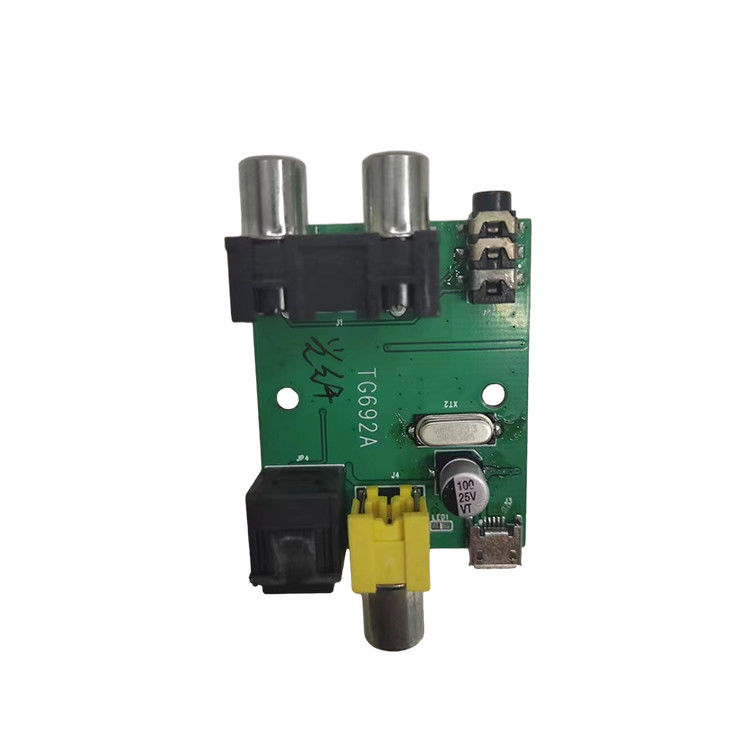

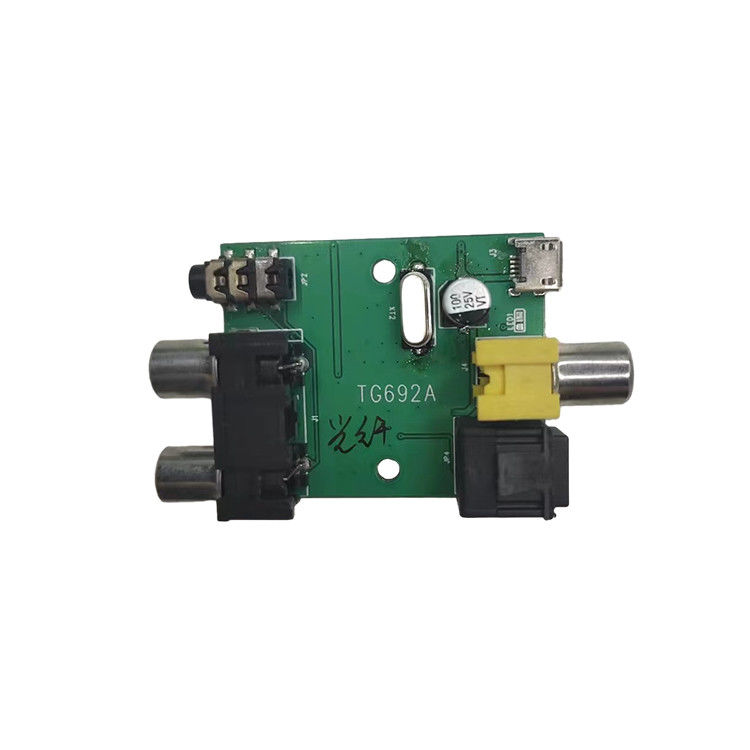

توسعه راه حل فرستنده آنالوگ صوتی به دیجیتال PCBA
NX8406 یک دستگاه CMOS تک تراشه ای است که خروجی های انتقال صوتی دیجیتال فیبر نوری و هم محوری را مطابق با استانداردهای IEC60958 ، S / PDIF ، EIAJ CP1201 یا AES3 انتقال می دهد و رمزگشایی می کند.توانایی NX8406 برای انجام کنترل جامع از طریق پورت های کنترل اختیاری در حالت نرم افزار یا پین های اختیاری در حالت سخت افزارداده های وضعیت کانال در یک بافر جمع آوری شده است، که خواندن و دسترسی به آن را آسان می کند.
مکانیسم بازیابی ساعت JITTER کم یک ساعت بازیابی بسیار تمیز از جریان AES3 ورودی را تولید می کند.عملکرد مستقل اجازه می دهد تا سیستم های بدون میکروکنترلر از عملیات مخصوص پین خروجی برای داده های وضعیت کانال استفاده کنند
NX8406 استفاده می کند بسته بندی SSOP28 برنامه های کاربردی هدف شامل فرستنده های A / V، سی دی-R، فرستنده های دی وی دی، بلندگوهای چند رسانه ای، کنسول های مخلوط دیجیتال، پردازنده های جلوه های ویژه، جعبه های بالا، رایانه ها,و سیستم های صوتی خودرو
ویژگی ها
◆ از استانداردهای EIAJ CP1201، IEC-60958، AES3 S/PDIF و AES3 پشتیبانی می کند
◆ +3.3V ~ 5.0V منبع برق (VD)
◆ +3.3V ~ 5.0V منبع برق (VL)
◆ 3 ورودی صوتی دیجیتال فیبر نوری و انتقال همزمان کواکسیال و خروجی 32-192KHz نرخ نمونه گیری
◆ مودیولاتور موتیبیت Δ
◆ محدوده پویا 105dB
◆ -90dB انحراف هارمونیک کل + نسبت سیگنال به سر و صدا
◆ حساسیت کم به حرکات ساعت
◆ خروجی فیلتر خطی
