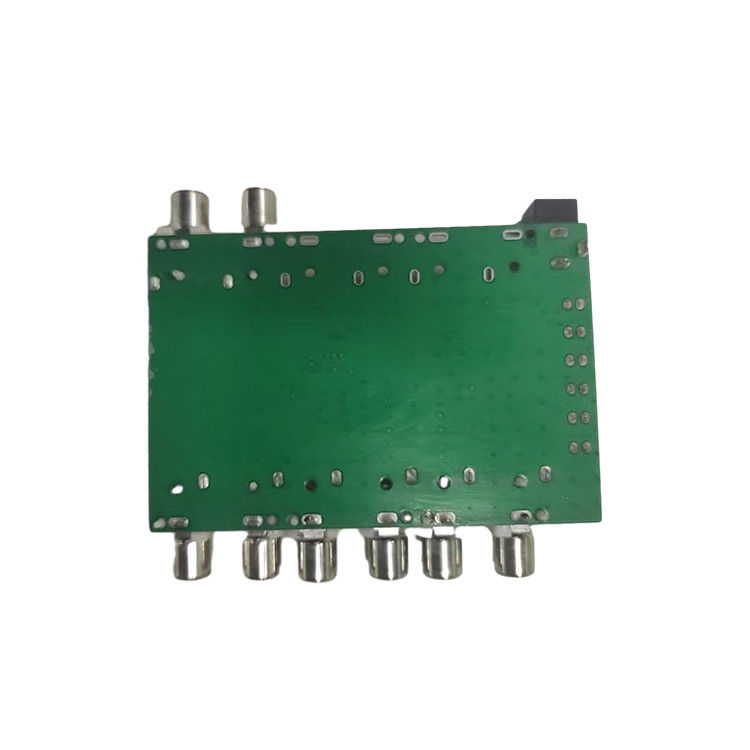

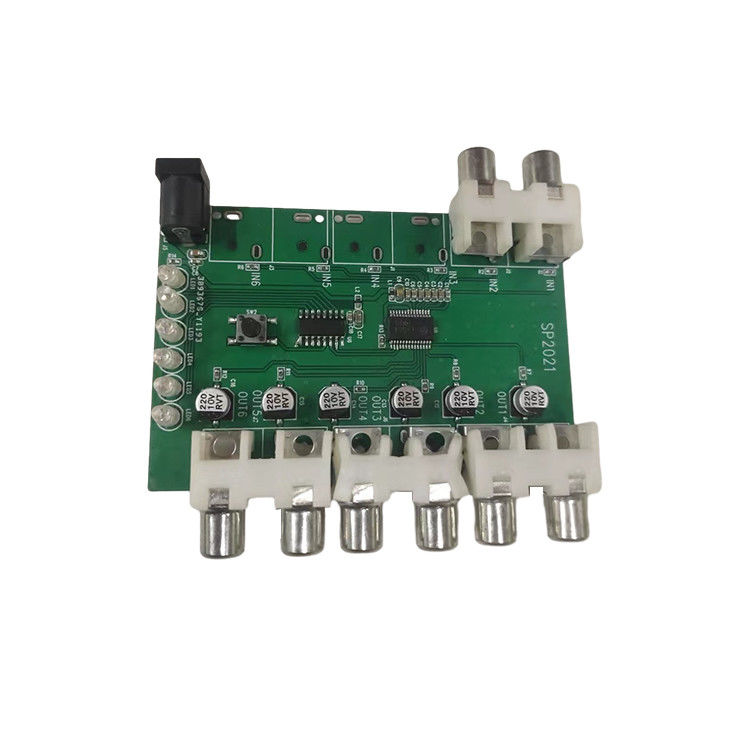

توسعه راه حل توزیع کننده AV PCBA
این محصول تراشه پردازش پخش صوتی و تصویری NX9262 را به کار می گیرد،که مجموعه ای از سیگنال های صوتی و تصویری را به مجموعه ای از خروجی های صوتی و تصویری از طریق پردازنده اصلی از طریق رابط دیجیتال I2C و پردازنده کنترل با عملکرد بالا NX6316 هدایت می کندکاربردهای معمول آن شامل دستگاه های ماهواره ای، تلویزیون های با وضوح بالا (HDTVs) ، ضبط کننده های ویدئویی شخصی (PVRs) ، سوئیچ های A / V، دستگاه های امنیتی، مراکز رسانه ای،و در سیستم های سرگرمی خودرو، جهت دادن دستگاه های متعدد به یک دستگاه صوتی و تصویری واحد.
تراشه پردازش تخصیص صوتی و تصویری NX9262 مجموعه ای از ورودی های صوتی و تصویری را فراهم می کند که از طریق پردازنده اصلی به سه مجموعه خروجی صوتی و تصویری هدایت می شود.مسیر ورودی به خروجی از طریق یک رابط دیجیتال سازگار I2C کنترل می شود. هر ورودی از یک گزینه کلیمپ یکپارچه پشتیبانی می کند تا خروجی را برای همگام سازی سطح نوک ویدئو به 300mV تنظیم کند.ورودی می تواند به طور داخلی به سیگنال مرکز بدون همگام سازی حدود 1.25V ((کرماسیتی، Pb، Pr). این سطوح خروجی DC برای تنظیم گین 6dB استفاده می شود. تنظیم گین بالاتر سطح مربوطه خروجی DC را افزایش می دهد. حالت کلیمپ / تعصب ورودی را از طریق I2C انتخاب کنید.خروجی های استفاده نشده ممکن است قدرت را برای کاهش مصرف برق از دست دهند
ویژگی ها
◆پردازنده پخش صوتی و تصویری
◆پشتیبانی از ویدئوهای SD (تعریف استاندارد) ، PS (اسکن پیشرفته) و HD (تعریف بالا) 1080i/1080p
◆مدار فشرده سازی ورودی و انحراف
◆ورودی یک کوپلر متناوب یا یک کوپلر ثابت
◆خروجی از اتصال AC یا DC
◆درایور خروجی غیرفعال با بار دوگانه (75 Ω) و مقاومت بالا
◆چهار کانال ویدیویی، چهار کانال چپ و راست سوئیچ ورودی-خرید
◆ افزونه قابل برنامه ریزی: +6، +7، +8، یا +9 دی بی
◆ رابط دیجیتال سازگار با I2C، حالت استاندارد
◆ کار با یک منبع برق 5 ولت
